KHS Innoclean Lavatrice (bottiglie) (2007)

Panoramica

Questa lavabottiglie monofilare KHS Innoclean per bottiglie di vetro a reso è stata costruita nel 2007. Pulisce e rimuove le etichette dalle bottiglie vuote prima del riempimento: le bottiglie vengono spinte nelle celle dei cestelli di trasporto, trasportate su robuste catene a rulli attraverso un bagno di pre-ammollo, due bagni di preriscaldamento, il bagno principale di ammollo caustico con risciacquo delle etichette con soluzione caustica sia sopra che sotto, e tre zone di spruzzatura d’acqua, per poi essere riconsegnate al trasportatore delle bottiglie in uscita.

Diciannove bottiglie transitano lungo la larghezza della macchina in 4.275 celle; la gamma di produzione e la capacità nominale sono riportate di seguito nella sezione Dati tecnici. Alla capacità nominale, il tempo di permanenza totale è di 18,7 minuti, inclusi 10,8 minuti di contatto con la soluzione caustica.

Nel 2022 KHS ha modernizzato il sistema di azionamento e la postazione operatore: Triple-i-Drive e un pannello multi-touch capacitivo con accesso tramite RFID, descritti in dettaglio nella sezione «Dotazione». Un supplemento al manuale KHS datato novembre 2022 illustra l’aggiornamento.

Dati tecnici

• Produttore: KHS
• Modello: Innoclean
• Tipo di macchina: lavabottiglie a singola estremità (a immersione)
• Anno di produzione: 2007
• Aggiornamento dell'azionamento e dei sistemi di controllo da parte di KHS: 2022
• Intervallo di produzione: 2.800 - 14.500 bottiglie/ora
• Portata nominale: 13.200 bottiglie/h, bottiglia di vetro da 0,75 l, 0,68 kg
• Numero di bottiglie sulla larghezza della macchina: 19
• Cestelli portabottiglie: 225, di cui 217 carichi
• Passo delle celle: 105 mm; passo della catena di trasporto: 169 mm
• Diametro delle bottiglie: 54,0 - 89,5 mm (celle in plastica)
• Altezza delle bottiglie: 180 - 340 mm
• Volumi dei bagni: bagno principale di immersione in soluzione caustica 23,0 m³, pre-immersioni 0,9 e 1,1 m³, bagno post-caustico 0,3 m³, zone di spruzzatura 0,4 m³ ciascuna
• Alimentazione: 400 V, 50 Hz, TN-S, 113 A nominali, fusibile lento da 125 A; tensione di comando 24 V CC
• Consumo d’acqua: 3,56 m³/h, 270 ml per bottiglia
• Aria compressa: 1,0 Nm³/h a 3 bar
• Dimensioni d’ingombro: 11.040 x 4.470 x H 3.438 mm (compreso il tavolo di alimentazione)
• Altezze del trasportatore: alimentazione 720 mm, scarico 1.690 mm
• Peso approssimativo: 33,5 t macchina, 62,6 t in funzione
• Segmento di trasporto più grande: 4.410 x 4.100 x 3.370 mm, circa 7,3 t
• Tipo di involucro 12; marcatura CE

Dotazione

• Triple-i-Drive: riduttori a vite senza fine con motoriduttori individuali, ciascuno collegato al proprio servo-inverter con sincronizzazione e protezione individuale da sovraccarico
• Segmenti di alimentazione e scarico servoazionati con motori-freno
• Pannello operatore capacitivo multi-touch, interfaccia grafica con viste dei componenti, lettore di schede RFID
• Monitoraggio del riduttore con protezione dalla coppia
• Due vasche di pre-riscaldamento e di immersione principale in soluzione caustica, con risciacquo delle etichette in soluzione caustica (sotto e sopra) e spruzzatura della base delle bottiglie
• Scarico automatico delle etichette su un nastro vagliatore a tutta larghezza con rimozione tramite spazzole
• Controllo automatico del livello e dosaggio della soluzione caustica; filtrazione a vasca a setacci e circuito di post-trattamento della soluzione caustica per una lunga durata della soluzione
• Tre zone di spruzzatura dell’acqua, interne ed esterne, con spruzzatura rotante di acqua fresca
• Aspirazione dei vapori e scambiatore di calore a piastre
• Quadro di comando Siemens SIMOTION D e SINAMICS
• Documentazione originale KHS: manuale d’uso, supplemento 2022, elenco dei ricambi

Condizioni

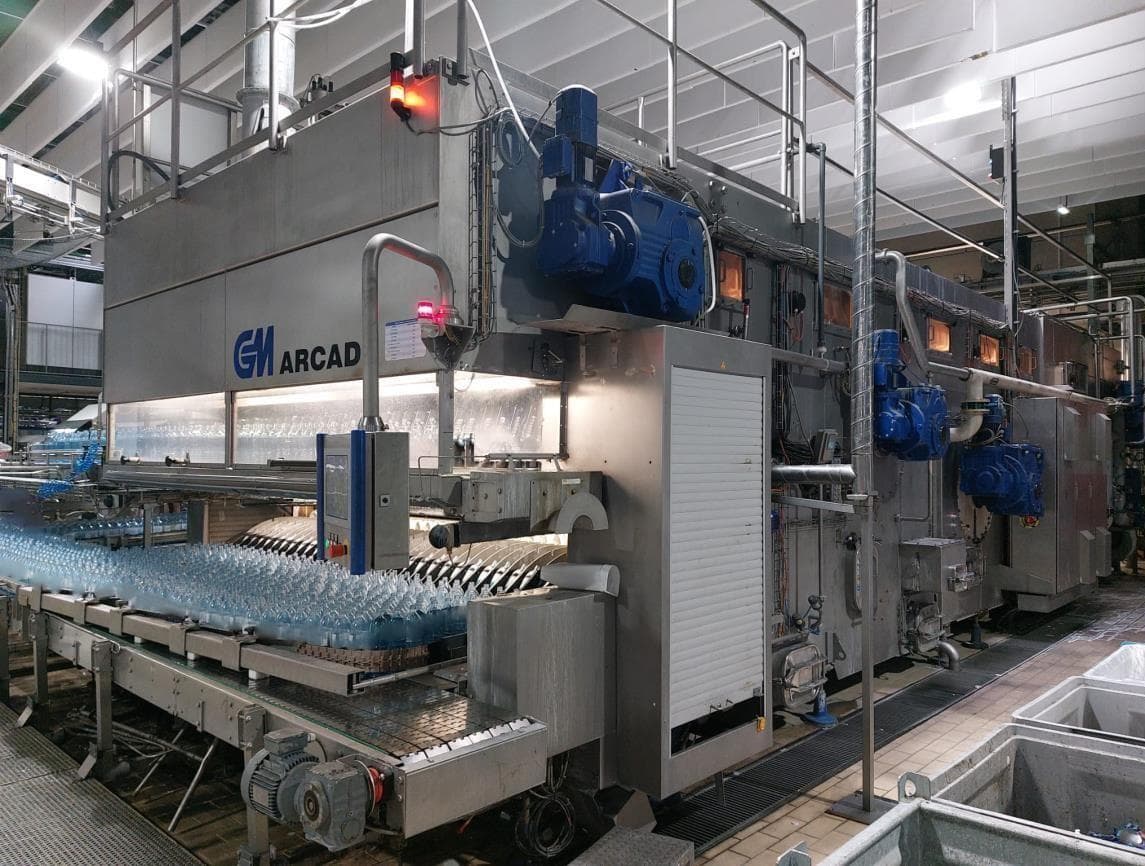

Usato, tecnicamente completo. Ancora installato e collegato all’alimentazione nel proprio sito di produzione; le fotografie e il video ne mostrano il funzionamento.

Disponibilità

Immediata. La macchina verrà smontata e trasferita in Germania. Visione su appuntamento; smontaggio, carico e trasporto possono essere preventivati su richiesta.
