Robopac Helix 4 EVO Avvolgitore pallet (2021)

Panoramica

Questa Robopac Helix 4 EVO è una avvolgitrice automatica a braccio rotante per carichi su pallet, costruita nel 2021. Ha meno di 500 ore di funzionamento ed è tecnicamente quasi nuova.

Il braccio trasporta il carrello di pre-stiramento attorno al pallet fisso, in modo che il carico stesso non venga mai ruotato: una configurazione ideale per carichi instabili, fragili o pesanti ad alta produttività. La produttività raggiunge gli 82 pallet all’ora con 11 giri di avvolgimento e un’altezza del carico di 1.000 mm, 73 con 15 giri e 1.600 mm, e 64 con 19 giri e 2.000 mm. La macchina è dotata di un trasportatore a rulli integrato ed è stata realizzata come unità autonoma, caricata e scaricata tramite carrello elevatore.

Dati tecnici

• Produttore: Robopac
• Modello: Helix 4 EVO
• Anno di produzione: 2021
• Tipo di macchina: avvolgitrice automatica a braccio rotante (avvolgitrice per pallet)
• Ore di funzionamento: meno di 500 h
• Capacità: 82 pallet/h (11 giri, H 1.000 mm), 73 pallet/h (15 giri, H 1.600 mm), 64 pallet/h (19 giri, H 2.000 mm)
• Tempo di ciclo di avvolgimento: circa 36,3 s a H 1.600 mm, 15 avvolgimenti (trasportatore escluso)
• Dimensioni dei pallet: 800 x 1.200 mm e 800 x 600 mm, centrati sul trasportatore a rulli
• Altezza del carico: 1.000 - 2.000 mm, pallet compreso; massimo meccanico 2.550 mm, pallet e trasportatore compresi
• Peso del carico: 100 - 1.200 kg
• Velocità del trasportatore: 15 m/min
• Altezza della macchina: 4.721 mm; altezza del capannone richiesta a partire da 7.000 mm
• Pre-stiramento: carrello PGSA, regolabile elettronicamente dal 100 al 400 %
• Film estensibile: LDPE / LLDPE, 17 - 23 µm, larghezza rotolo 500 mm, diametro max. 250 mm, anima 76 mm, peso max. rotolo 16 kg
• Controllo: PLC Siemens SIMATIC S7-1500 con pannello touch a colori Siemens TP700 da 7"
• Programmi di avvolgimento: 15, espandibili a 64, 12 fasi di controllo per ricetta, 4 livelli di accesso protetti da password
• Alimentazione: 400 V / 50 Hz, TN-S, tensione di comando 24 V CC
• Aria compressa: 6 bar, secca e priva di olio
• Lingue della documentazione e dell’interfaccia operatore (HMI): tedesco / inglese / italiano

Dotazione

• Braccio rotante su struttura in acciaio a quattro colonne, corona dentata con lubrificazione centralizzata
• Carrello di pre-stiramento brevettato PGSA con cella di carico, tensione del film corretta agli angoli, impostabile dal display
• Unità automatica di serraggio, taglio e saldatura a impulsi del film, pinza a molla con corsa orizzontale di 300 mm
• Rullo ribaltabile Easy Lock e dispositivo di cordatura per restringere il nastro di film dal basso
• Unità di pressione superiore a pantografo per la stabilizzazione del carico durante l’avvolgimento
• Fotocellula per la lettura automatica dell’altezza del pallet
• Trasportatore a rulli integrato; carico e scarico dei pallet tramite carrello elevatore
• Motoriduttori SEW IP55 per la rotazione del braccio e il sollevamento del carrello, componenti pneumatici FESTO
• Cabina vetrata con barriere fotoelettriche Sick M4000, risoluzione 30 mm, altezza campo 1.800 mm
• Quadro elettrico illuminato di dimensioni maggiorate e pannello operatore separato e indipendente da esso
• Pacchetto TPM: punti di lubrificazione centralizzati, indicatori con anelli rosso/verde, intervalli di manutenzione sul display
• Risoluzione dei problemi nell’HMI con individuazione dei guasti e misure correttive
• Connettività remota R-Connect con portale cloud per i dati di produzione e il teleservizio
• Documentazione in formato cartaceo e su USB: manuale, dichiarazione CE, schemi, catalogo ricambi, planimetria

Condizioni

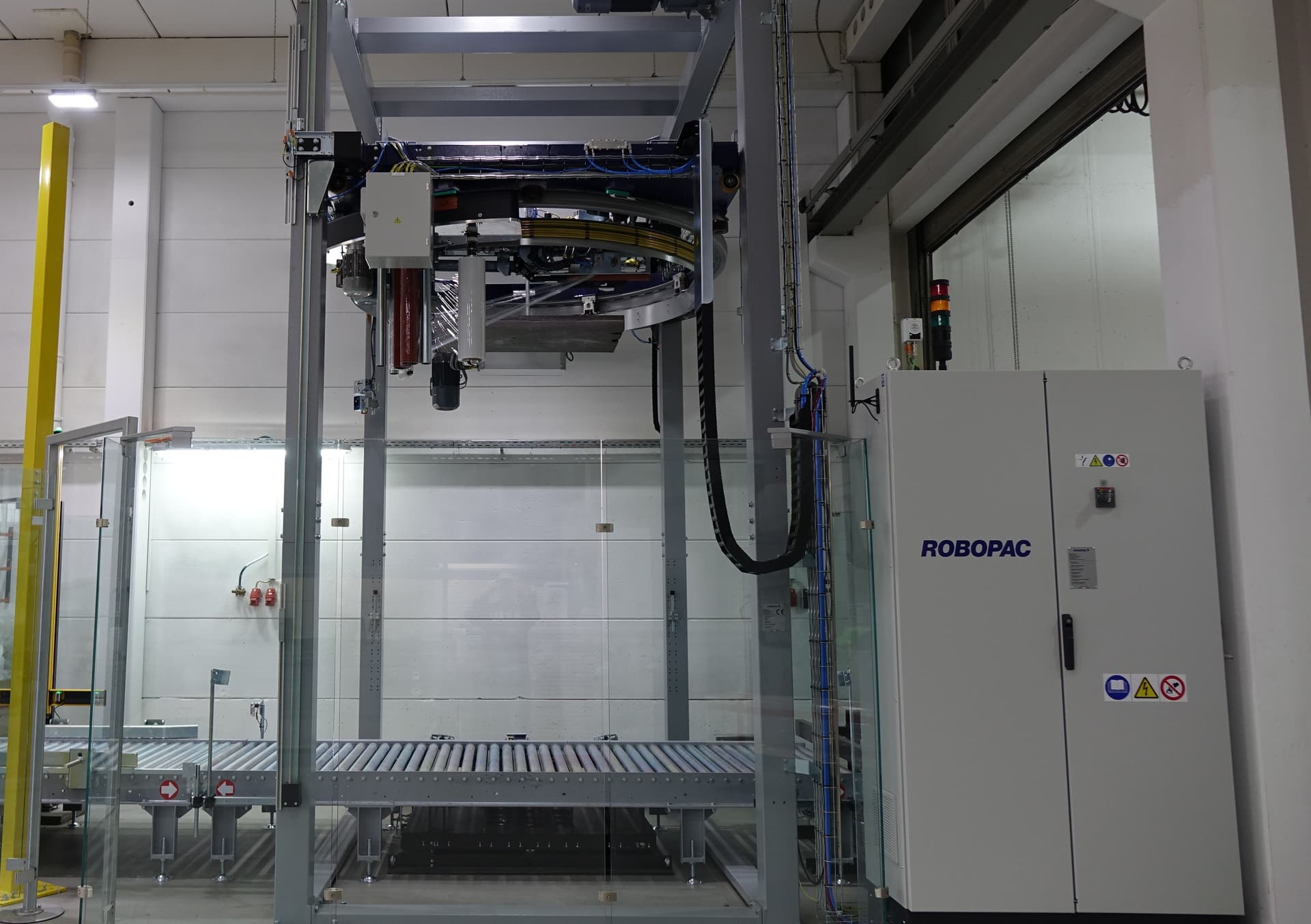

Usato - quasi come nuovo, con meno di 500 ore di funzionamento. Attualmente è smontato e imballato a regola d'arte per il trasporto; le fotografie lo mostrano montato prima dello smontaggio. Venduto senza garanzia.

Disponibilità

Immediata. Ubicazione: Germania. Consegna smontato e imballato (EXW).
